自增壓液氮罐通過自動控制系統實現精確的輸出控制，通常依賴于一套集成的溫度、壓力、液位及流量傳感器，與PLC(可編程邏輯控制器)或嵌入式控制單元配合工作。這種自動化系統能夠確保液氮的穩定供給，滿足不同工業應用中的需求，如冷卻、氣體分配或科研實驗。系統根據液氮罐內的實時狀態，自動調整輸出流量，保證液氮的供應量和壓力保持在設定范圍內。

　　自動控制系統的工作原理

　　自增壓液氮罐的自動控制系統通常包含幾個主要模塊：液氮儲罐、壓力傳感器、流量控制閥、溫度傳感器、液位傳感器及PLC控制單元。每個模塊的作用不同，但它們協同工作，確保液氮的精確輸出。

　　1. 液氮儲罐與自增壓裝置：液氮罐通常使用深冷技術，容器內存儲液氮，并通過外部管道與目標設備相連。為了確保液氮在正常壓力范圍內流出，罐內會設置一個自增壓裝置，通常使用氣體壓縮機或者加熱裝置，將液氮從低溫液態轉化為氣態，增加氣體的壓力，驅動液氮流出。這一過程是通過PLC系統進行實時調控的，確保壓力符合輸出需求。

　　2. 溫度與壓力傳感器：液氮罐內部的溫度和壓力是決定液氮供給的關鍵因素。液氮罐內裝有高精度的溫度傳感器，實時監控儲罐內部的溫度變化，確保液氮保持在合適的溫度下(通常在-196°C左右)。壓力傳感器則負責檢測罐內的壓力，若壓力過低，系統會通過增壓裝置啟動氣體補充過程。壓力值的正常范圍通常為1到5 bar，具體數值根據應用需求有所不同。

　　3. 液位監測：液氮罐內部液體的液位變化直接影響液氮的輸出量。液位傳感器常常安裝在儲罐的內部，實時監控液氮的液面高度。傳感器反饋給PLC控制單元，當液位達到低位設定值時，系統會啟動補充操作，避免液氮不足的情況發生。液位值通常設定在80%-90%范圍，以避免液氮過量或過少對系統的影響。

　　4. 流量控制：根據應用場合的需求，液氮的輸出流量可以根據實際情況進行調整。流量控制閥通常安裝在輸出管道上，通過電動或氣動驅動，調節輸出流量。流量傳感器會實時反饋液氮的流量數據，PLC系統根據這些數據計算所需的調節幅度，進而調節流量閥門，確保液氮按照設定的流量輸出。輸出流量范圍通常在0.1-10L/min之間，具體流量由應用需求決定。

　　自動控制系統的具體步驟

　　1. 設定目標壓力和流量：操作人員通過系統界面設定目標輸出壓力和流量，例如設定輸出壓力為3 bar，流量為5L/min。系統會根據設定的目標值，自動啟動增壓裝置和調節流量閥的開度。

　　2. 實時監測與反饋：液氮罐內的傳感器不斷將壓力、溫度、液位和流量等參數反饋給PLC系統。假設液氮儲罐內的壓力下降至2.8 bar，溫度達到-200°C，PLC控制單元會判斷是否需要啟動氣體增壓過程或者調節流量閥的開度來維持穩定輸出。

　　3. 自動調節：根據傳感器反饋的實時數據，PLC系統會自動調節輸出流量。例如，當液氮的流量傳感器檢測到流量低于設定值時，控制系統會打開流量閥增加流量，直到達到5L/min的目標值。如果液位傳感器檢測到液位過低，系統會啟動補充操作，增加液氮量。

　　4. 異常處理：系統內置了多重保護機制。如果出現異常情況(如液位過低或溫度過高)，PLC系統會自動切換到安全模式，停止液氮輸出或觸發警報，提醒操作人員檢查液氮儲罐的狀態。此時，自動化系統可以進行數據記錄，幫助維護人員排查故障。

　　5. 數據記錄與分析：自動化系統會實時記錄液氮罐內的各種數據，包括溫度、壓力、液位、流量等，這些數據可以通過接口導出，供后期分析和優化使用。對于大規模應用，數據采集系統能夠提供長期的統計信息，有助于預測液氮需求的變化，進行合理調度。

　　系統的實際應用

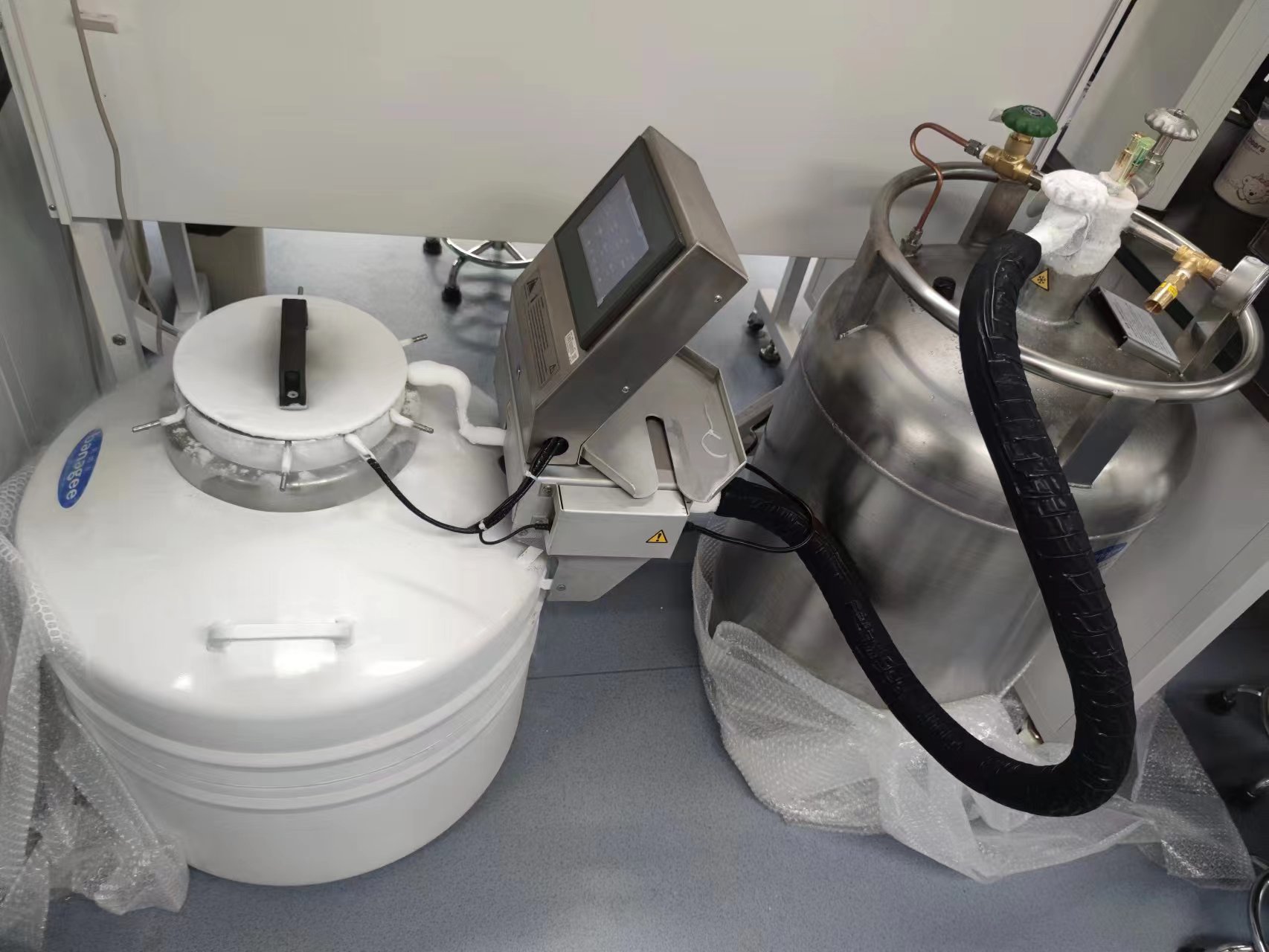

　　在實驗室或工業生產中，自增壓液氮罐的自動控制系統被廣泛應用。例如，在半導體制造行業，液氮用于冷卻設備，系統能夠根據冷卻需求自動調節輸出流量。在醫學領域，液氮用于存儲生物樣本，通過精準的流量控制保障樣本的安全。自動化控制使得液氮的供應更加穩定，提高了工作效率，減少了人為操作帶來的錯誤。氣相液氮罐
