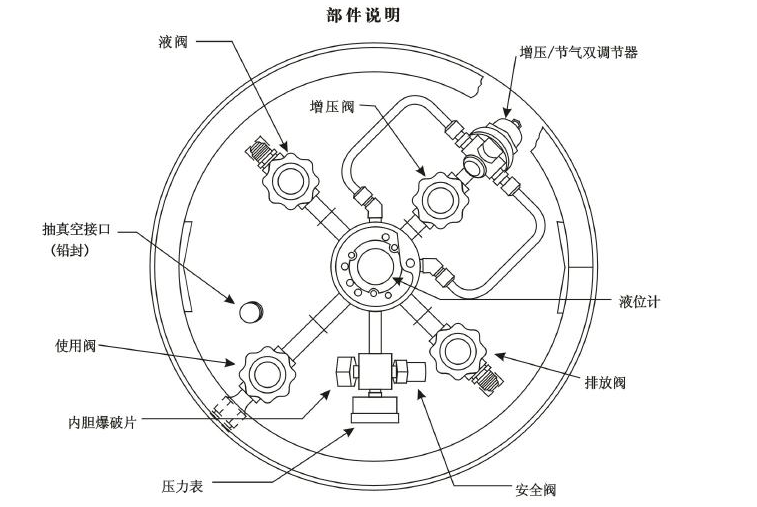

液氮杜瓦瓶原理結構圖

　　液氮杜瓦瓶的核心結構為雙層瓶體，中間夾層通常形成真空狀態。真空層的存在極大地減少了熱傳導，因為真空狀態下分子運動極少，熱量無法通過分子碰撞傳遞。這一設計使得液氮可以長時間保持在超低溫狀態，揮發速度顯著降低。內瓶和外瓶一般由不銹鋼或鋁制成，這些材料不僅具有良好的耐腐蝕性能，還能在低溫環境下保持機械強度。

　　為了進一步減少熱量傳導，液氮杜瓦瓶的內壁和外壁通常涂有反射性材料，如鍍銀層。這些反射性材料能夠有效反射紅外輻射，阻止外界熱量通過輻射方式進入瓶內。液氮的溫度通常在-196攝氏度左右，傳統材料在這種溫度下的熱輻射是一個不可忽視的問題，因此反射性涂層的設計尤為重要。

　　液氮杜瓦瓶的設計不僅僅關注隔熱效果，還特別重視結構的強度和安全性。由于液氮的溫度極低，任何微小的泄漏都可能導致周圍物體的快速冷卻和脆化，甚至引發爆炸。因此，杜瓦瓶通常配備安全閥和壓力釋放裝置，以防止內部壓力過高而發生危險。安全閥的設定值一般會略高于正常工作壓力，但低于瓶體的極限承壓能力，確保在極端情況下也能保證使用者的安全。

　　總的來說，通過持續的技術創新和改進，液氮杜瓦瓶的性能和安全性不斷提升，未來在更多領域的應用也將更加廣泛。理解液氮杜瓦瓶的工作原理和設計要點，能夠幫助我們更好地利用這一重要工具，為科學研究和工業生產提供保障。
